Вихідні дані об’єкта:
- Одноповерховий будинок будинок розміром 11 × 9 м.;
- Підвал відсутній;
- Рік будівництва: 1988;
- Локація: м. Київ.
Конструктивні елементи:
- Фундаменти — стрічковий;
- Зовнішні стіни — цегляна;
- Перегородки — цегляна;
- Перекриття — дерев’яне.

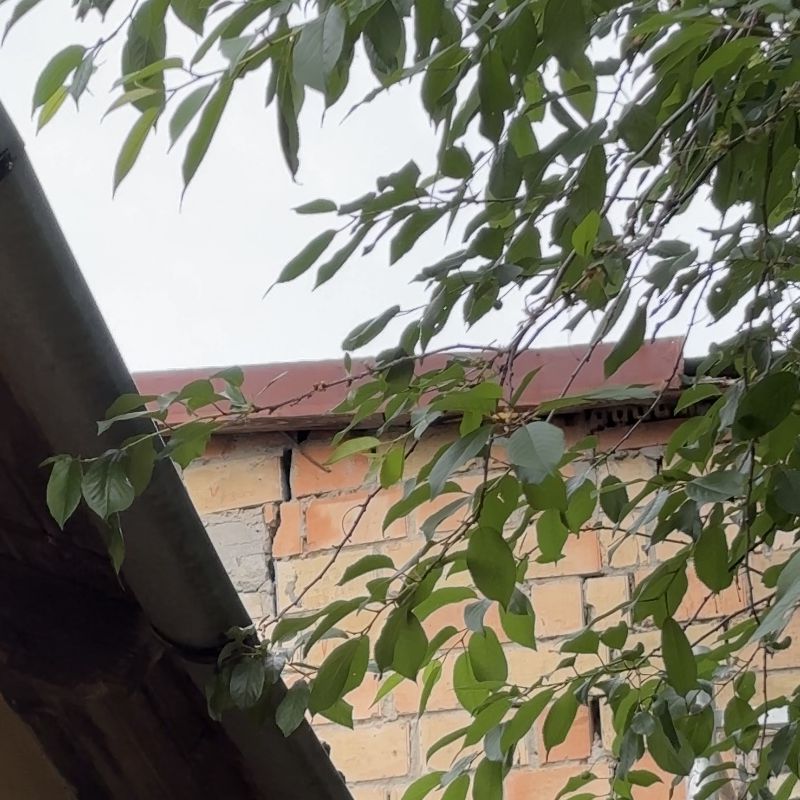

Будинок, зведений у 1988 році, протягом багатьох років експлуатувався без суттєвих проблем. Однак з часом на зовнішніх стінах почали з’являтися тріщини, які поступово збільшувались. Що і викликало занепокоєння власника.
Причиною їх появи стало нерівномірне просідання фундаменту, спричинене підмиванням ґрунту основи будівлі водою. Через втрату несучої здатності окремих ділянок основи в конструкціях стін виникли додаткові напруження, що й призвело до утворення тріщин.
Щоб зупинити подальший розвиток деформацій та відновити надійність конструкції, власник звернувся за вирішенням проблеми до наших спеціалістів.
Інженерне обстеження
- Наявність зон підвищеної вологості в основі;
- Ознаки локального підмивання ґрунту;

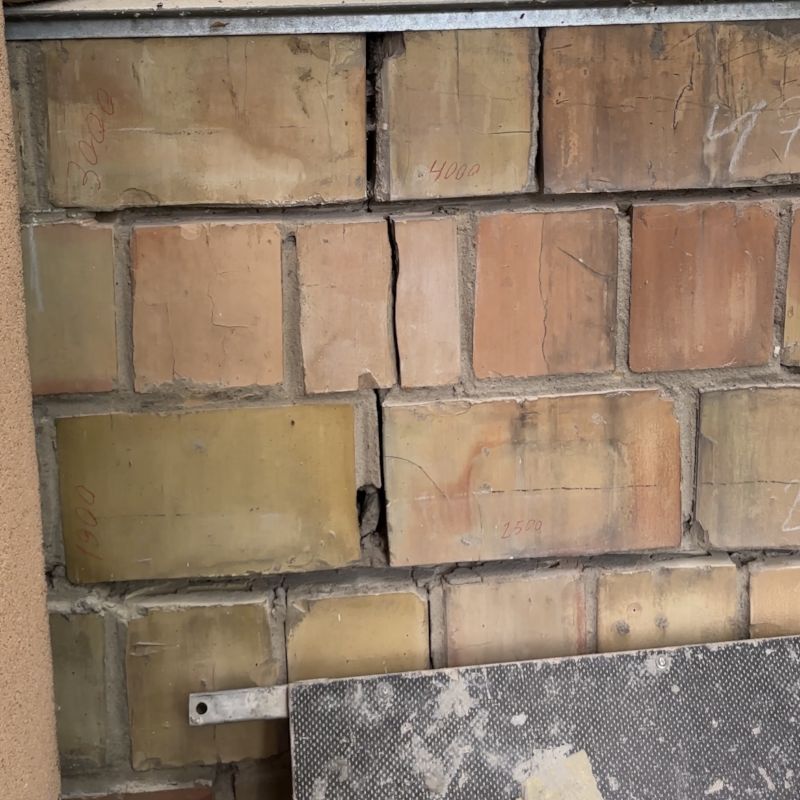

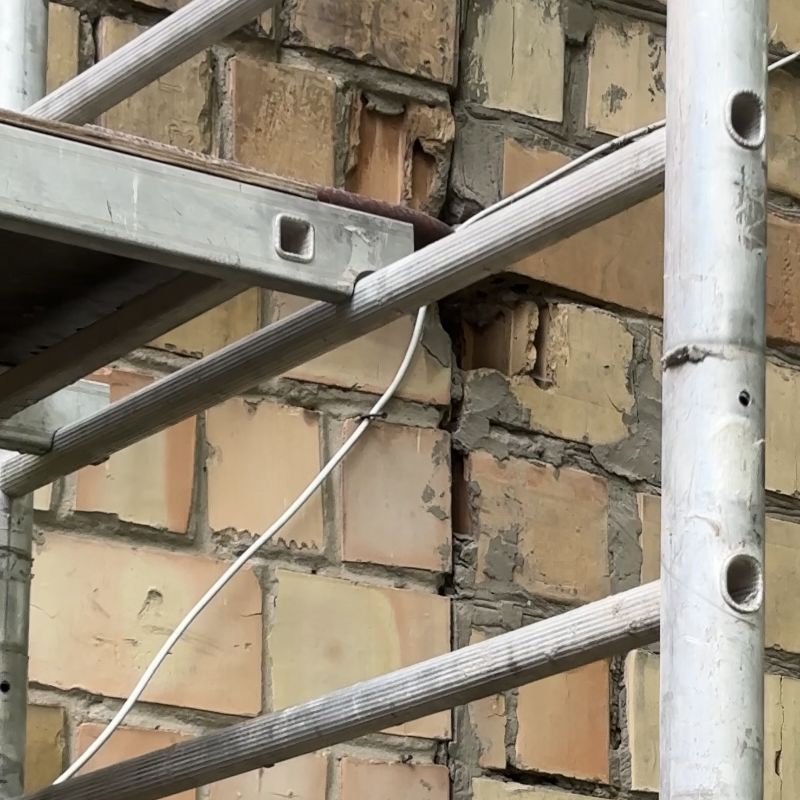

- Тріщини у зовнішніх стінах різної орієнтації.
Дослідження засвідчили, що основною причиною деформацій став тривалий вплив води на ґрунт під фундаментом.
Проникаючи в основу, вода поступово вимивала дрібні частинки ґрунту, знижуючи його щільність та несучу здатність.
Інженерне рішення: локальна ін’єкційна стабілізація та розподіл напружень.
Після аналізу даних було розроблено технічне рішення з підсилення проблемних зон за технологію армування кладки спіральними тягами Stati-Bar.
Армування кладки спіральними тягами Stati-Bar – як це працює?
Для підсилення стін у зонах утворення тріщин у горизонтальних швах кладки виконуються спеціальні штроби. У них встановлюються спіральні тяги Stati-Bar, які забезпечують додаткове армування конструкції, приймаючи на себе навантаження.
Після монтажу тяги об’єднують пошкоджені ділянки кладки в єдину систему, сприяють рівномірному розподілу навантажень та знижують концентрацію напружень у місцях утворення тріщин. Це дозволяє підвищити жорсткість стіни та зменшити ризик подальшого розвитку деформацій.
Завдяки своїй формі спіральні тяги мають високу адгезію до ремонтного розчину та ефективно взаємодіють із кладкою. Вони здатні компенсувати незначні деформації конструкції без повторного розкриття тріщин.
У результаті всередині стіни формується прихована армувальна система, яка не змінює зовнішній вигляд фасаду, але суттєво підвищує надійність і довговічність конструкції.
Етапи виконання робіт
- Нанесення розмітки відповідно до проектної схеми підсилення;

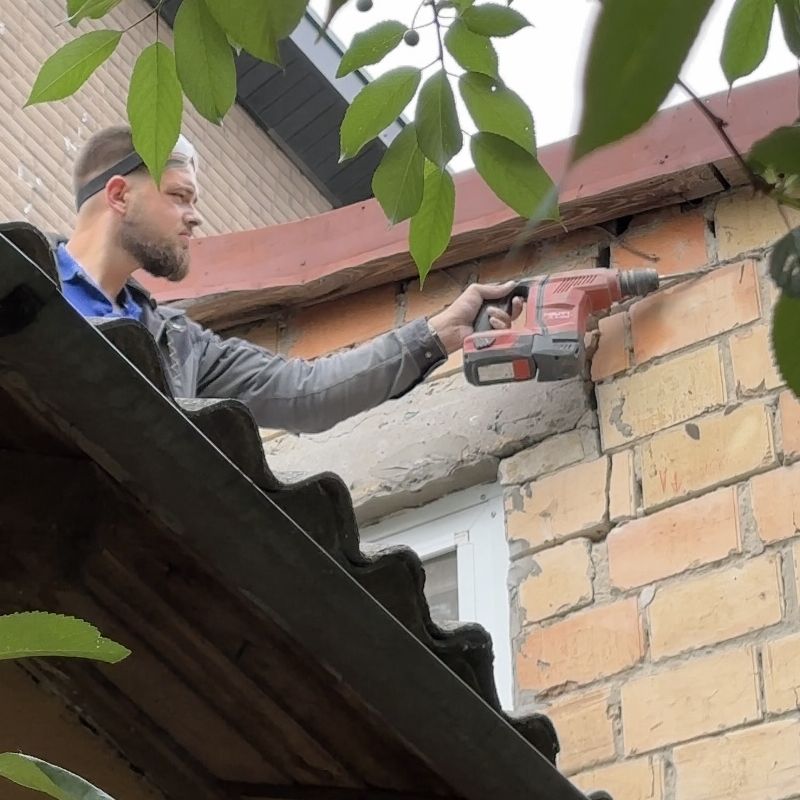

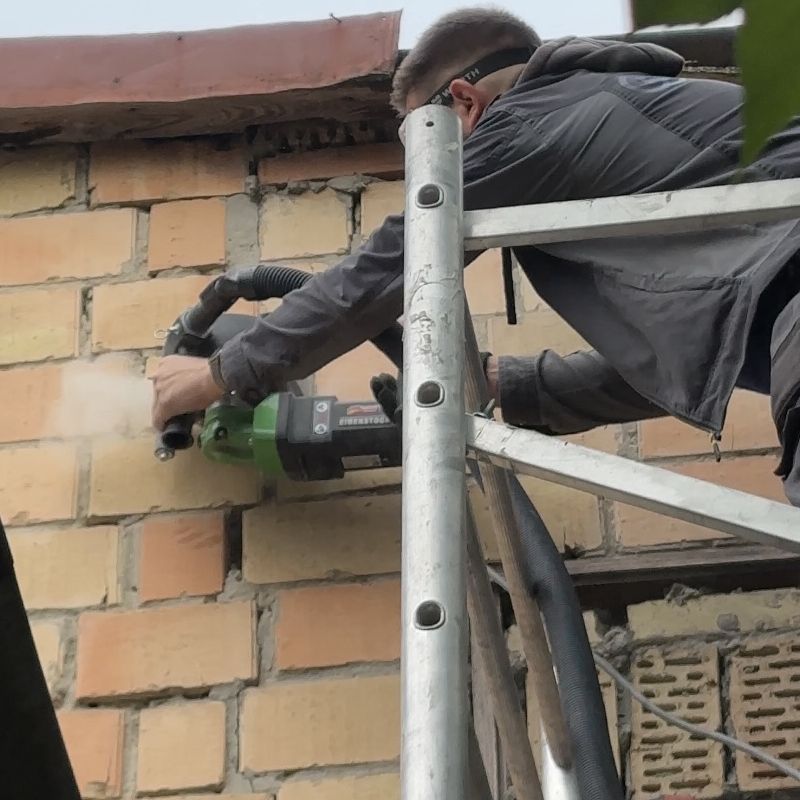

- Вирізання штроб у горизонтальних швах кладки з дотриманням необхідної глибини;
- Ретельне очищення порожнин;

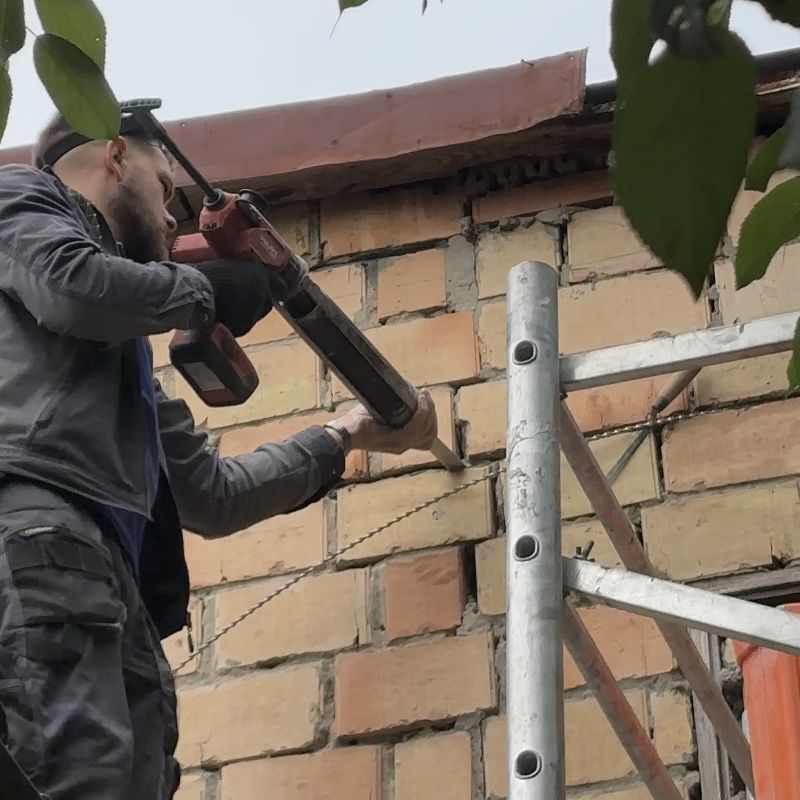

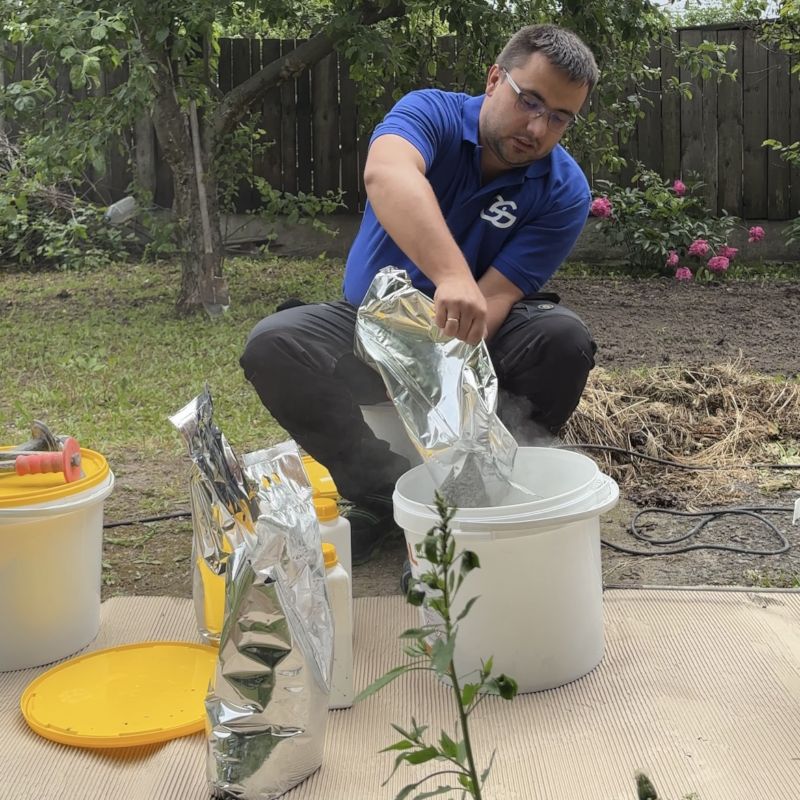

- Заповнення спеціальним ін’єкційним складом;

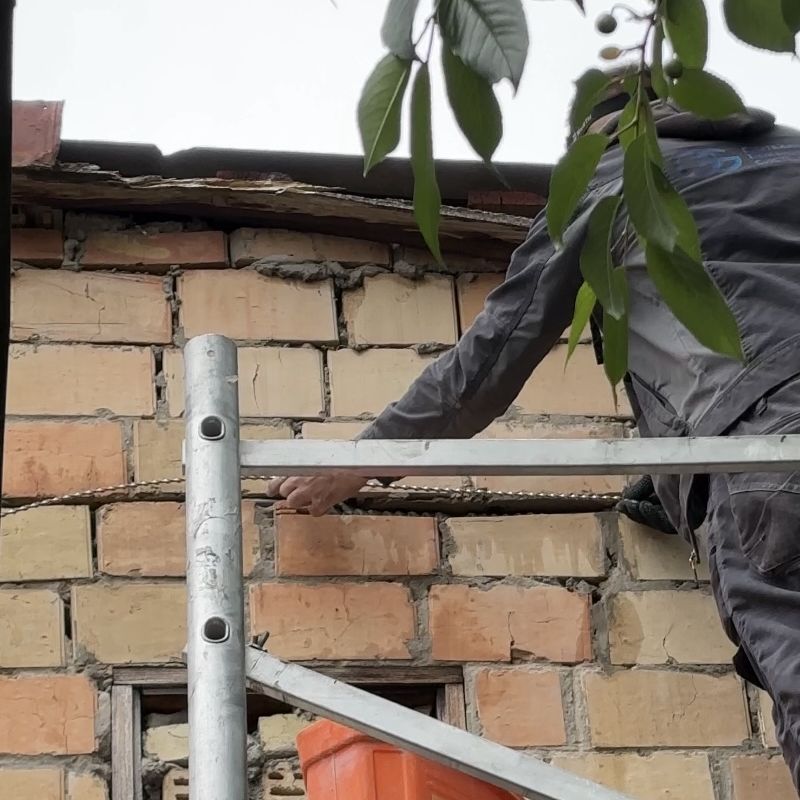

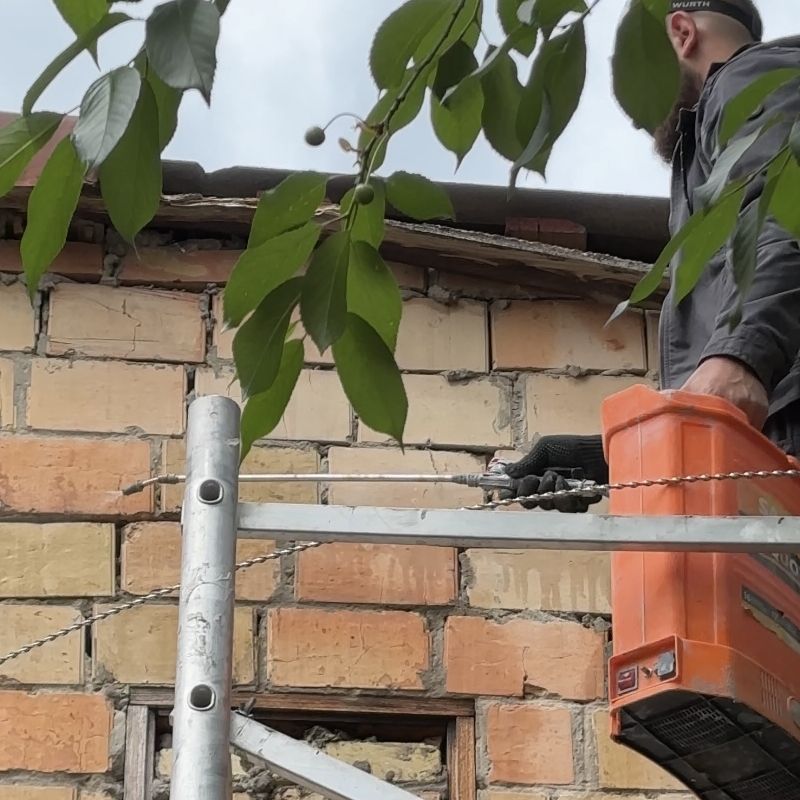

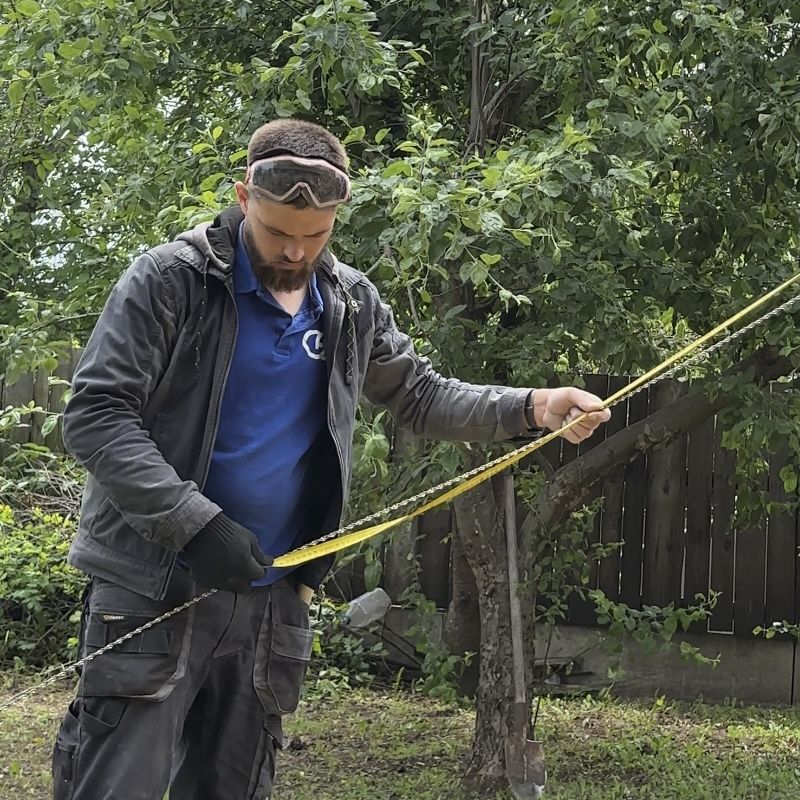

- Встановлення спіральних тяг Stati-Bar із контролем їх розташування;
- Закриття штроб та відновлення поверхні.
Повний обсяг робіт виконано за 5 календарних днів без відселення мешканців і без масштабних демонтажів.
Результати роботи
У межах реалізації проєкту було:
- проведено інженерне обстеження будівлі;
- розроблено та погоджено з замовником технічне рішення;
- виконано армування кладки спіральними тягами Stati-Bar.
У результаті підсилення зупинено подальший розвиток тріщин, навантаження розподілені рівномірно. Таке відновлення несучої здатності стіни, її конструктивної цілісності, забезпечить стабільну та прогнозовану роботу конструкцій у майбутньому.
Замовник отримав гарантію 10 років на виконані роботи.
