- Вихідні дані об’єкта:
- Двоповерховий будинок розміром 17.85 х 15.20 м.;
- Підвал відсутній;
- Рік будівництва: 2015;
- Локація: м. Харків.
Конструктивні елементи:
- Фундаменти — стрічковий;
- Зовнішні стіни — газоблок;
- Перегородки — газоблок;
- Перекриття — монолітна плита.

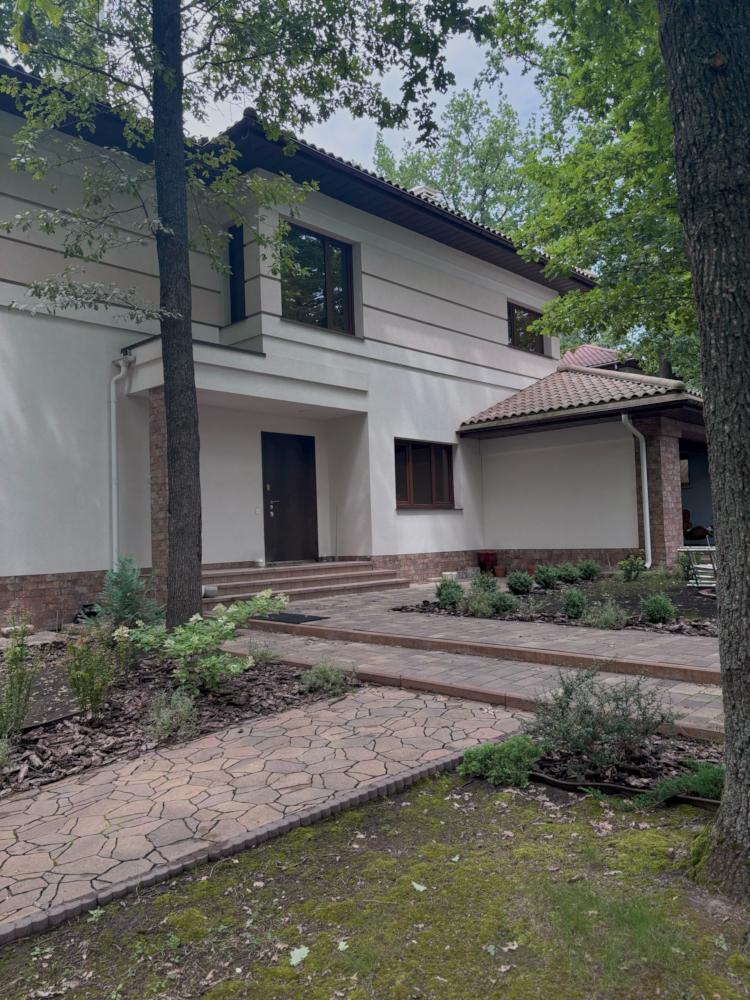

Сучасний приватний будинок, розташований на доглянутій озелененій території, тривалий час не викликав жодних нарікань. Проте з часом власники почали помічати появу тріщин на стінах, які поступово поширювалися по всій будівлі.
Щоб зупинити подальший розвиток деформацій, стабілізувати основу будівлі та забезпечити її подальшу безпечну експлуатацію, власники звернулися до наших спеціалістів.
За результатами проведеного обстеження було встановлено, що основною причиною деформацій стали недоущільнені ґрунти під будівлею. З часом вони втрачали стабільність, що призвело до нерівномірного просідання фундаменту та виникнення додаткових напружень у конструкціях. Ситуацію також ускладнили вібраційні навантаження, пов’язані з війною, яка триває, та вибухами, що негативно вплинули на стан ґрунтової основи.
Інженерне обстеження
- Виявлено ознаки нерівномірного просідання окремих ділянок фундаменту.
- Зафіксовано локальні деформації ґрунтової основи.

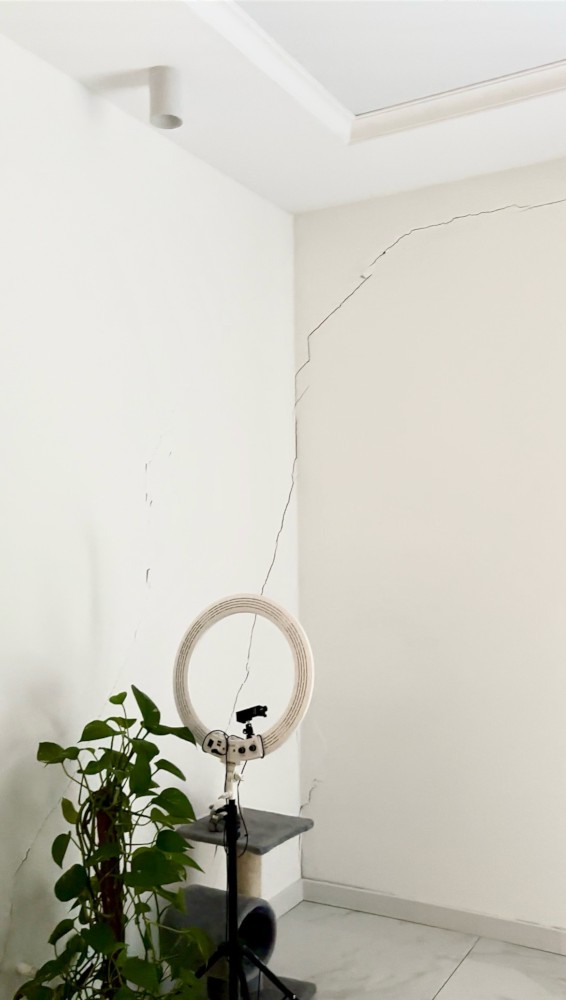

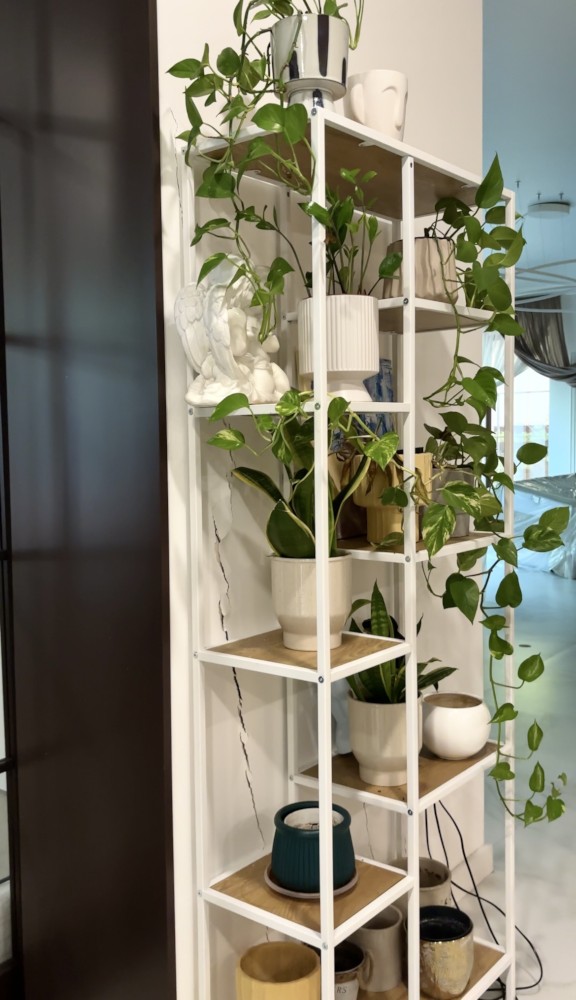

- На зовнішніх стінах будівлі виявлено тріщини різної орієнтації.
Детальне інженерне обстеження показало, що основною причиною деформацій стали недостатньо ущільнені ґрунти під будівлею. З часом вони втрачали стабільність, що призвело до нерівномірного осідання фундаменту та виникнення додаткових напружень у конструкціях. Тож окрім відновлення стабільності грунтів основи постало питання по відновленню міцності пошкоджених стін.
Підсилення кам’яної кладки спіральними тягами Stati-Bar
Аналізуючи результати обстеження інженери розробили технічне рішення із застосуванням технології армування кладки спіральними тягами Stati-Bar. Це забезпечує рівномірний перерозподіл навантажень, відновлює несучу спроможність конструкцій та запобігає подальшому утворенню тріщин.
Як це працює?
Підсилення стін виконується шляхом влаштування штроб у горизонтальних швах кладки з подальшим монтажем спіральних тяг Stati-Bar з допомогою спеціальної тиксотропної суміші.
Після монтажу тяги об’єднують пошкоджені ділянки кладки в єдину систему, рівномірно розподіляючи навантаження та знижують концентрацію напружень у місцях утворення тріщин. Завдяки своїй формі спіральні тяги мають високу адгезію до ремонтного розчину та ефективно взаємодіють із кладкою. Вони здатні компенсувати незначні деформації конструкції без повторного розкриття тріщин.
У результаті всередині стіни формується прихована армувальна система, яка не змінює зовнішній вигляд фасаду, але суттєво підвищує надійність і довговічність конструкції.
Етапи виконання робіт

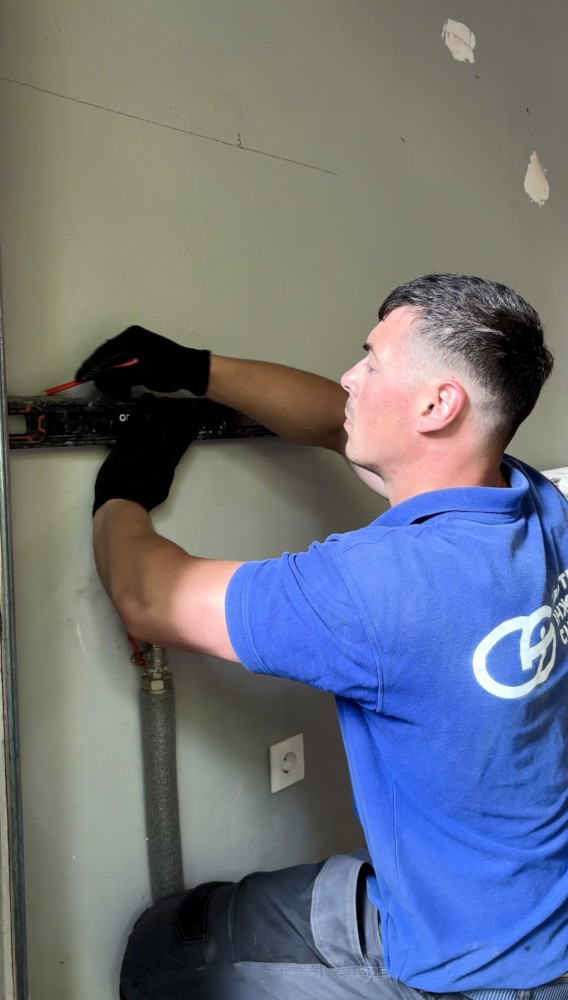

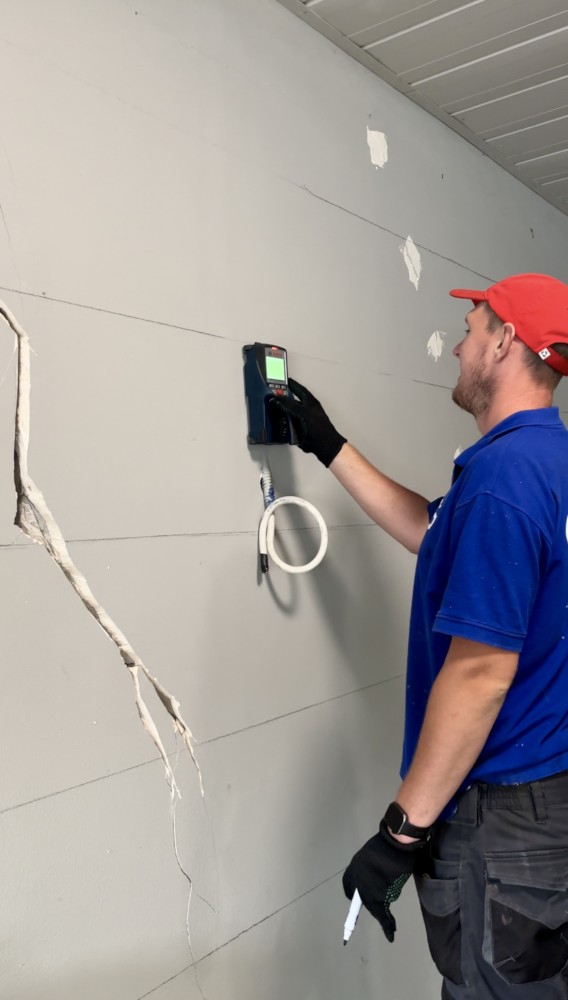

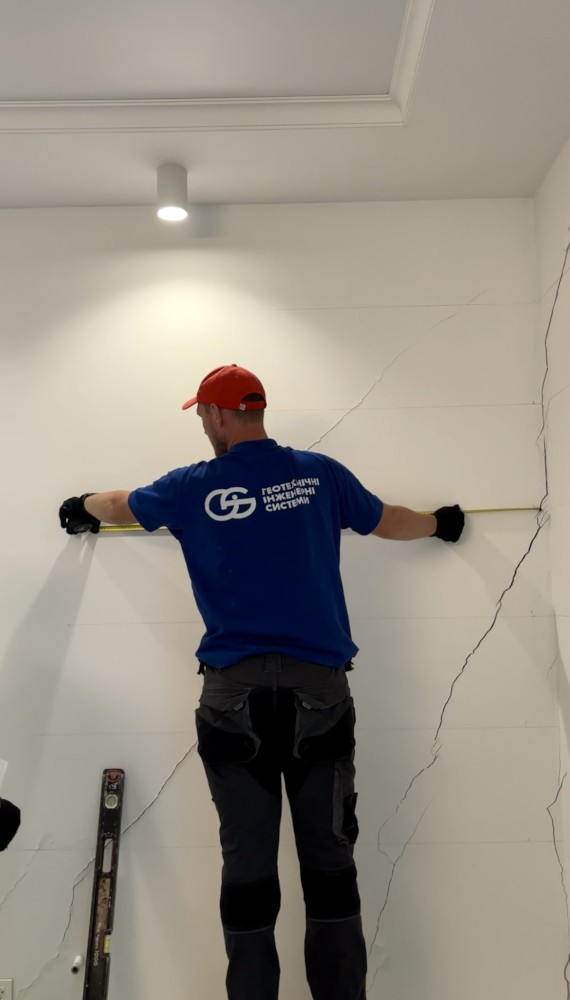

- Нанесення розмітки відповідно до проектної схеми підсилення;

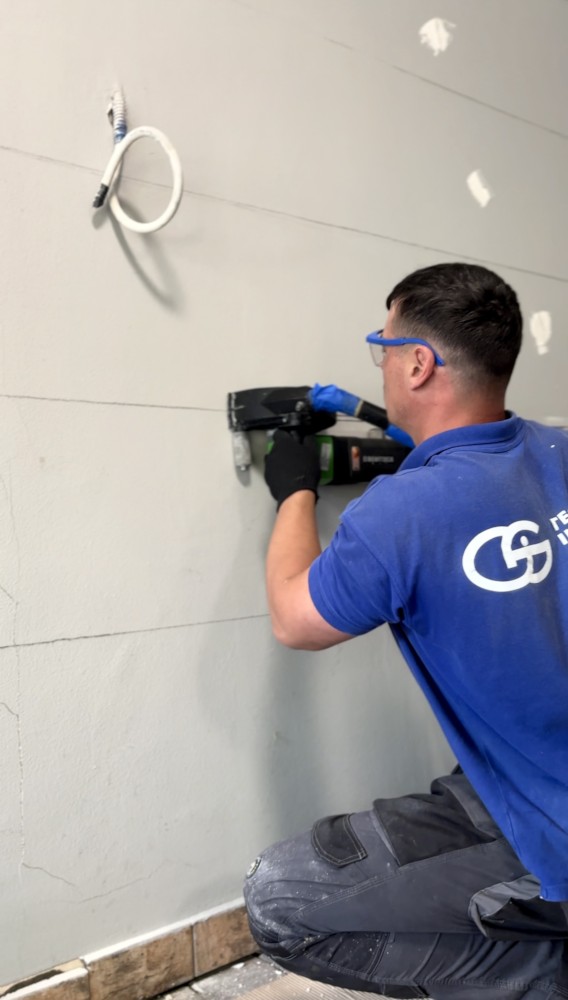

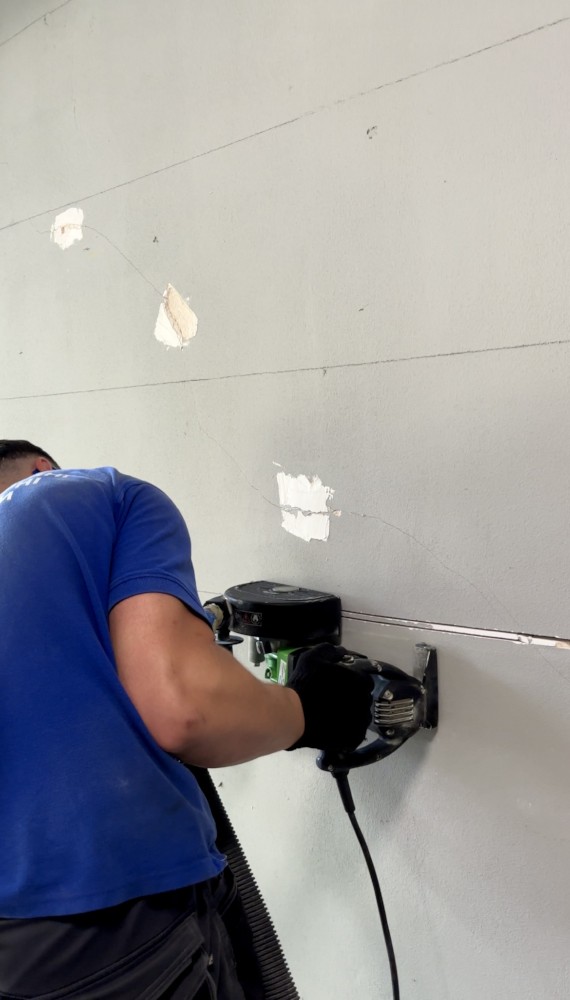

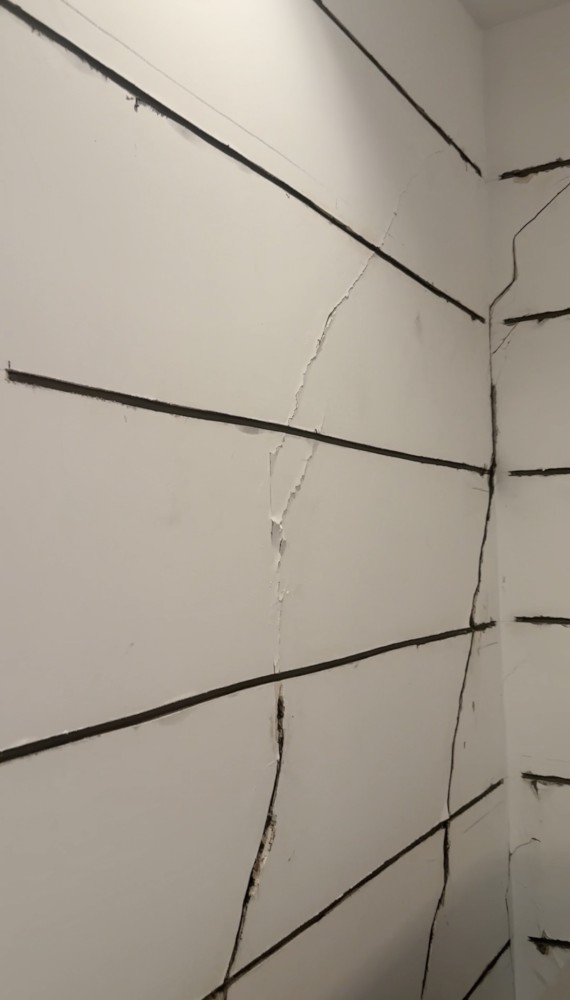

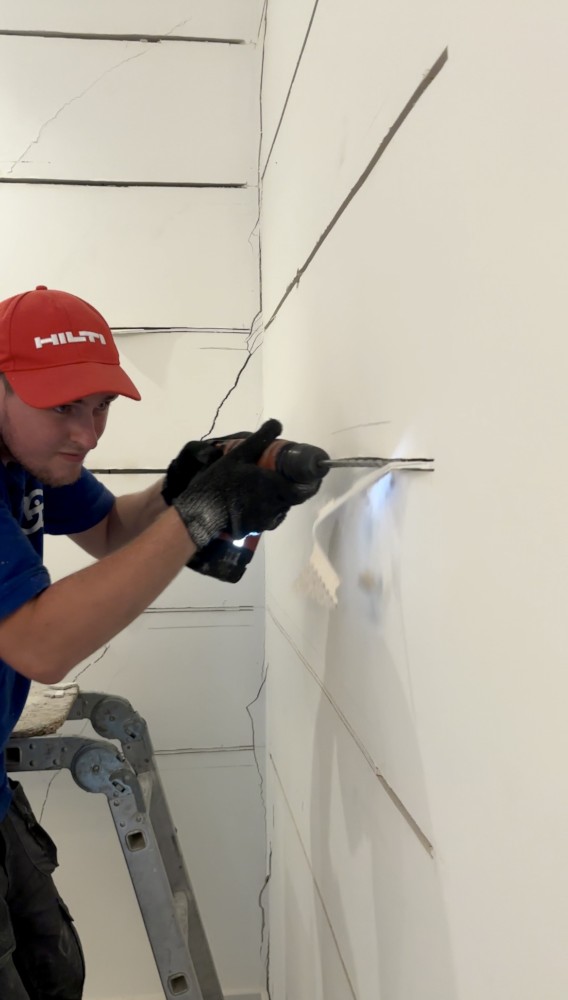

- Вирізання штроб у горизонтальних швах кладки з дотриманням необхідної глибини;

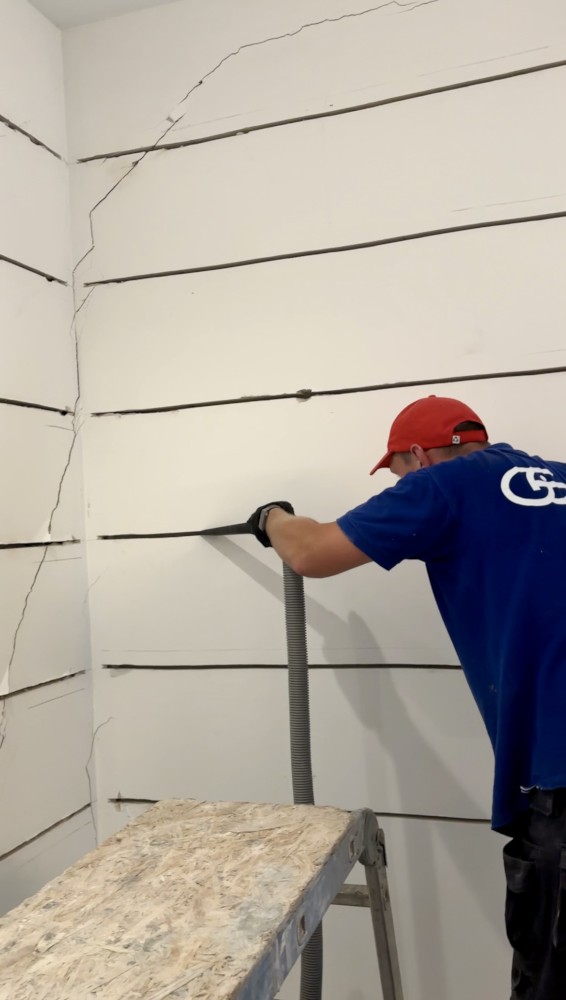

- Ретельне очищення порожнин;

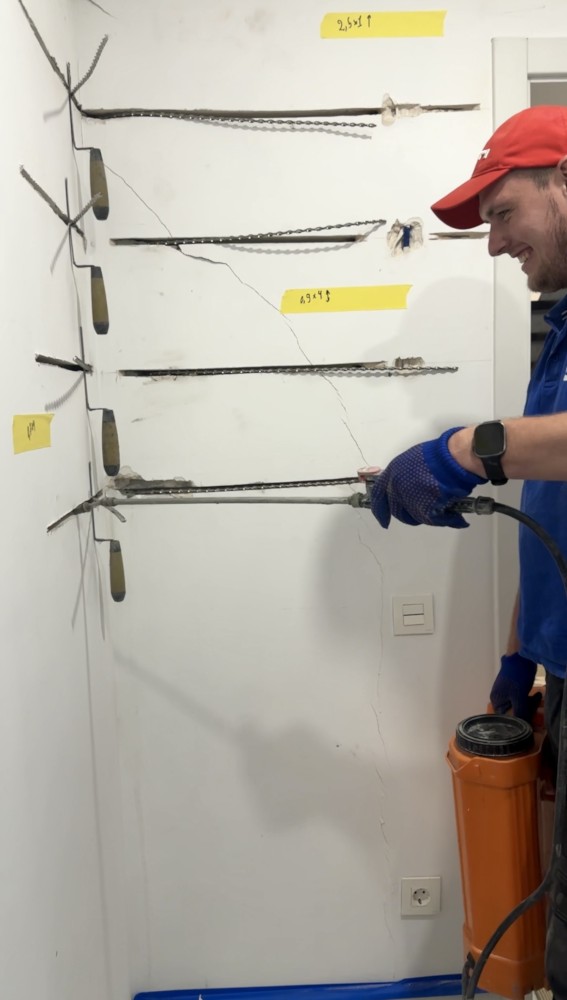

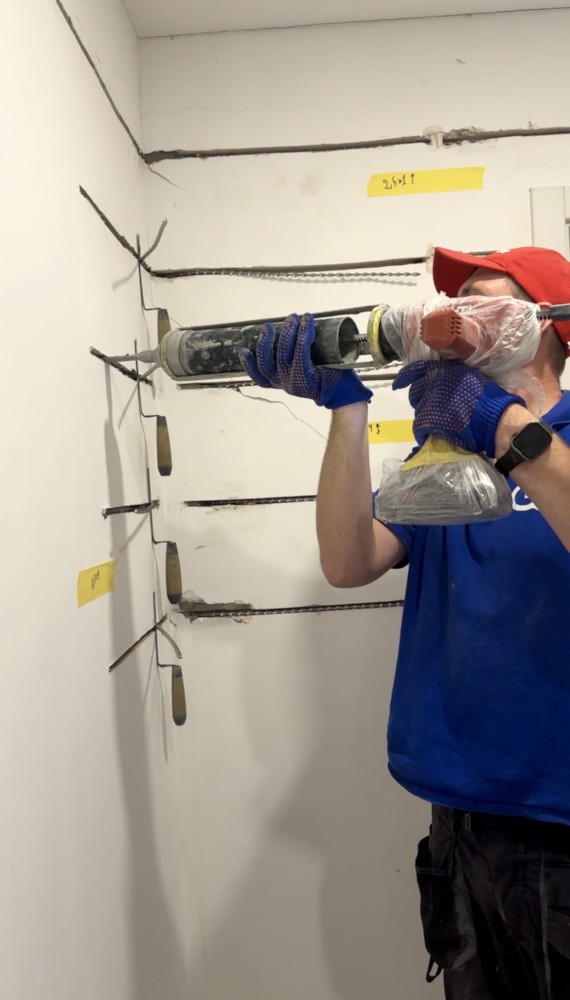

- Заповнення спеціальним ін’єкційним складом;

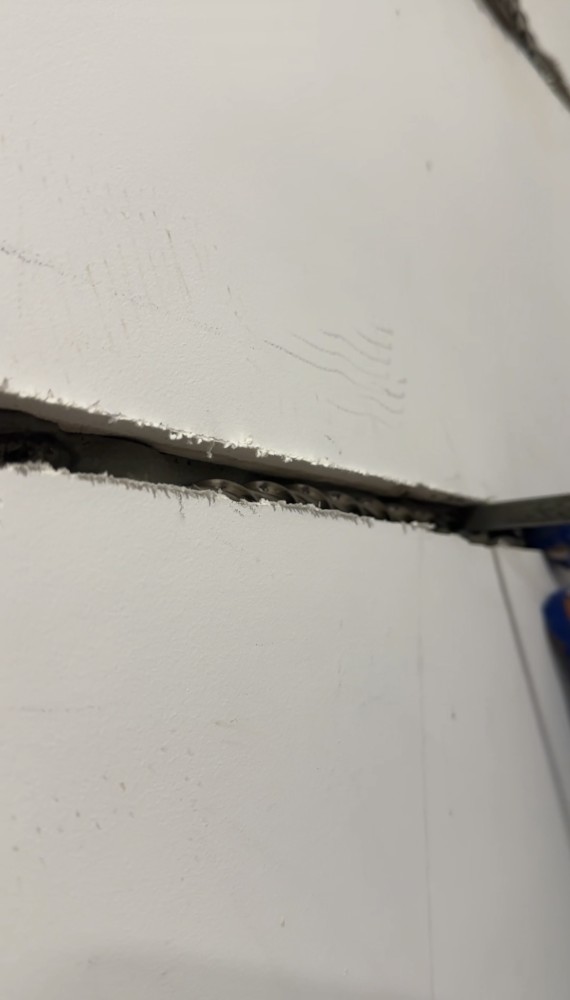

- Встановлення спіральних тяг Stati-Bar із контролем їх розташування;
- Закриття штроб та відновлення поверхні.
Повний обсяг робіт виконано за 5 календарних днів.
Результат
У межах реалізації проєкту було:
- проведено інженерне обстеження будівлі;
- розроблено та погоджено з замовником технічне рішення;
- виконано армування кладки спіральними тягами Stati-Bar.
Проведене підсилення забезпечило стабілізацію конструкцій, зупинило подальший розвиток тріщин і відновило рівномірний розподіл навантажень. У результаті будівля отримала необхідний запас надійності для безпечної експлуатації протягом багатьох років.
