Ремонт та посилення багатошарових фасадів: технологія Stati-CAL

Технологія Stati-CAL служить ефективним заходом для зниження аварійності фасадів без необхідності проведення трудомісткого демонтажу. Це значно скорочує як терміни виконання робіт, і загальний обсяг витрат. Без втручання в несучі елементи будівлі та з мінімальним впливом на його архітектурний вигляд.

Система оптимально підходить для зміцнення та відновлення цегляної кладки, усунення тріщин та деформацій у класичних огороджувальних конструкціях, а також для ремонту зовнішнього облицювання з керамічної пустотілої або повнотілої цегли, включаючи будівлі з багатошаровими системами, що огороджують. На практиці система Stati-CAL успішно застосовувалася на безлічі різних об’єктів, зарекомендувавши себе як надійне, перевірене та ефективне рішення.

Використання систем спіральних анкерів та тяг дозволяє реалізувати широкий спектр ремонтних завдань, серед яких:

• Виконує капітальний ремонт і стабілізацію тріщин у зовнішніх і внутрішніх цегляних конструкціях конструкцій будівель будь-якого призначення та віку.
• Ефективне усунення тріщин, що утворилися, і повне відновлення цілісності облицювального шару кладки.
• Проведення комплексу робіт з відновлення, оновлення та влаштування нових деформаційних швів, необхідних для компенсації температурних та конструктивних рухів.
• Надійне анкерування та закріплення облицювального шару цегляної кладки до існуючих конструкцій із цегли, монолітного або збірного залізобетону, або до стін із пористого бетону.
• Міцне з’єднання та фіксація новоутворених ділянок кладки, що замінюють пошкоджені або демонтовані зони, з діючою конструкцією будівлі, що несе.

Завдяки своїй універсальності та надійності рішення від Stati-CAL отримали широке визнання серед професіоналів будівельної галузі.

Ремонт тріщин та закріплення облицювання в цегляних багатошарових конструкціях.

Застосування існуючих традиційних методів ремонту та посилення облицювання з пустотілої керамічної цегли товщиною 120 мм не дозволяє належним чином вирішувати завдання щодо забезпечення надійності та довговічності зовнішніх стін. Традиційні способи ремонту розроблялися переважно для несучих кам’яних конструкцій, тоді як питання ремонту та посилення облицювань будівлі, виконаних у вигляді стін, що окремо стоять, раніше практично не розглядалися.

Незважаючи на складність цієї задачі, сучасний європейський досвід дозволяють підбирати оптимальні рішення для швидкого та якісного ремонту та посилення конструкцій.

Як ефективне вирішення проблеми ремонту багатошарових огороджувальних систем (а саме ліквідації тріщин облицювального шару та закріплення облицювання до внутрішнього шару) пропонується застосування спеціальних гнучких ремонтних спіралеподібних зв’язків — системи спіральних анкерів Stati-Tie.

Часткова заміна кладки лицьового шару зовнішніх стін у місцях руйнування

Якщо за результатами обстеження виявлено дефекти в лицьовому шарі кладки, які необхідно усунути шляхом вичинки фрагментів, проектом виконання робіт повинна бути передбачена часткова заміна лицьового шару на нову з керамічної лицьової цегли на цементно-піщаному розчині.

Влаштування кріплення існуючого лицьового шару кладки на фасадах та в області отворів

Якщо в результаті обстеження наявність гнучких зв’язків між конструктивними шарами зовнішніх стін не встановлено, проектом має бути передбачено кріплення існуючого (зберігається) облицювання гнучкими зв’язками Stati-Tie до існуючих залізобетонних панелей і стін.

Способи закріплення зв’язків Stati-Tie у різних матеріалах основи:

• Пористий бетон (основний шар): фіксація зв’язку відбувається в результаті механічного замку, що утворюється між спіраллю і гвинтоподібним пазом, що виникає в процесі установки.
• Тяжкий бетон (несучий шар): якщо шар, що несе, виконаний з важкого бетону, установка спірального зв’язку проводиться на хімічний анкер.
• Зовнішній шар (пустотіла або повнотіла цегла): закріплення ремонтного зв’язку у матеріалі зовнішнього облицювального шару також виконується на хімічний анкер.

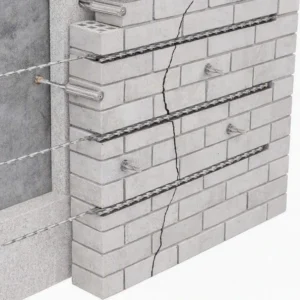

Ремонт тріщин облицювального шару здійснюється шляхом встановлення поперек дефектів в шви кладки спіральних тяг Stati-Bar з закладкою ремонтної суміші Stati-CAL 30N.

Переваги використання системи Stati-CAL

1. Проста та швидка установка.
2. Відсутність розпору та внутрішніх напруг: При встановленні зв’язку в матеріалі основи не виникає розпору і точок концентрації напруги, що дає можливість здійснювати монтаж поблизу країв конструкції.
3. Контроль та точність параметрів: Крок розміщення зв’язків і глибина закладення в основі визначаються відповідно до інженерного розрахунку.
4. Збереження первозданного архітектурного вигляду: Після проведення ремонтних робіт зовнішній вигляд будівлі лишається практично без слідів втручання. Анкери та тяги встановлюються у матеріал основи (цегла, бетон, розчинний шов), а місце встановлення затирається мастиками з пігментами у колір фасаду. Більшість робіт у своїй виконує із зовнішнього боку.
5. Висока корозійна стійкість: Спіральний анкер виготовляється з нержавіючої сталі і не схильний до корозії, тому термін його служби практично не обмежений.
6. Робота зі складними геометричними формами: Технологія дозволяє ремонтувати та посилювати кладки складної конфігурації (аркові склепіння, перемички, еркери, колони, вежі), а також фасади з великою кількістю декоративних елементів.
7. Легкість конструкції: Анкери мають малу вагу та не створюють додаткового навантаження на будівельні конструкції.
8. Гнучкість у припасуванні: Спіральна тяга та анкер може бути вирізаний та сформований на місці під будь-які контури та кути будівлі, а також скомпонований у профіль потрібної довжини.
9. Висока адгезія: велика площа поверхні спіралі при малому діаметрі забезпечує відмінну адгезію з монтажним складом та будівельною кладкою.
10. Універсальність напряму монтажу: Форма анкерів дає можливість встановлення не тільки в площині шва кладки, а й перпендикулярно – в пробурені отвори, “зшиваючи” тріщини в товщі стіни з можливістю поєднання методом ін’єктування.

Завдяки особливій конструкції спіральних анкерів Stati-Tie та властивостям монтажного складу система дає можливість надійно з’єднати та стабілізувати елементи кладки. Анкери діють за принципом пружин: при охолодженні конструкції вони натягнуті, а при нагріванні (після закриття тріщини) – послаблюються, не допускаючи виникнення нових навантажень, що викликають повторне тріщиноутворення в кладці.

Стратегія застосування системи Stati-Tie ґрунтується на тому, що ремонт тріщин у цегляних стінах виконується після усунення причин деформації фундаментів та їх зміцнення.
